產品概述

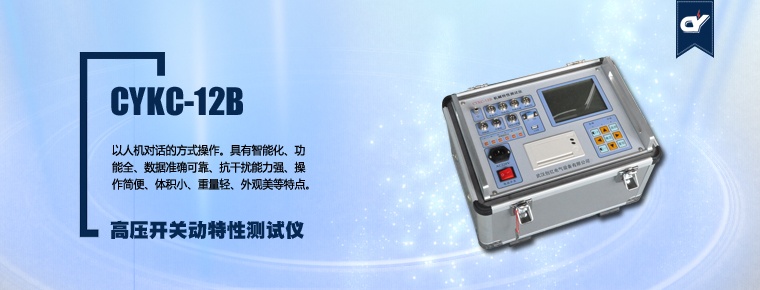

CYKC-12系列斷路器動特性測試儀是為適應現場調試斷路器機械特性的需要而開發研制的專用檢測儀器。它將現代光電隔離技術、大規模可編程邏輯電路技術與高壓設備測量技術進行有機結合。以人機對話的方式操作。具有智能化、功能全、數據準確可靠、抗干擾能力強、操作簡便、體積小、重量輕、外觀美等特點。適用于各種型號的真空、SF6、油高壓斷路器、負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。

產品特點

• 采用獨特的抗干擾光電隔離技術設計，能在750KV及以下強電場環境可靠工作。
• 運用成熟的工控機核心，測試速度快，不需等待，且數據準確穩定。
• 內同步、外同步或斷口時間、開關動作等多種觸發方式。
• 配備直線電阻傳感器、旋轉電阻傳感器、加速度通用傳感器。
• 速度自定義功能，可在行程曲線上任意定義速度的計算方式。
• 采用大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節。
• 樹形存儲結構，按站名、線路編號存儲，數據查找方便，斷電記憶設置參數及試驗數據。
• 儀器具有中文菜單提示每步操作，使用方便。內置微型打印機。
• 配有RS-232接口，U盤接口。能夠與PC機聯機操作，試驗結果直接存入PC機硬盤，并能由PC機輸出到辦公打印機打印試驗報告。

基本功能

• 可同時得到12路斷口的固有分、合閘時間、同相同期、相間同期；真空開關各斷口彈跳時間、彈跳次數、彈跳過程；帶合閘電阻開關同時可測6路斷口的合閘電阻的預投時間、預投波形及電阻阻值；西門子石墨觸頭開關，可測其斷口的分、合閘時間，儀器具有良好的抗干擾性能，在設備區測量時能夠從儀器上直接讀取合閘電阻的預投時間、預投波形及電阻阻值。

• 剛分、剛合速度、平均速度、最大速度

• 超行程、過沖行程
• 針對真空開關的分閘彈跳幅值、彈跳次數以及彈跳過程。

• 提供DC15～250V、20A數字可調斷路器動作電源，任意整定分、合閘線圈的動作電壓值，還可完成斷路器的低電壓動作試驗，測量斷路器的低電壓動作試驗時，儀器能夠滿足在測量時調低、調高試驗電壓的功能。

• 分、合閘線圈的分、合閘電流值及其電流波形圖

• 任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間

• 開關動作一次，即可得到開關運動特性的時間，彈跳、行程、速度、電流綜合圖譜，并可通過獨特的數據分析管理軟件對圖譜上任意點進行分析。

產品參數

• 時間通道： 12路
• 最大可測時間： 4000ms + 6000 ms 分辨率： 0.1ms
• 速度通道最大可測速率： 20.0m/s 分辨率： 0.01m/s
• 行程
• 油開關和SF6開關：最大可測行程800mm，分辨率：1mm
• 真空開關：最大可測行程50mm，分辨率：0.1mm
• 機內電源
• 電壓調節范圍：DC20～250V
• 電壓調節分辨率：1V
• 電壓調節方式：數字調節
• 最大輸出電流：20A
