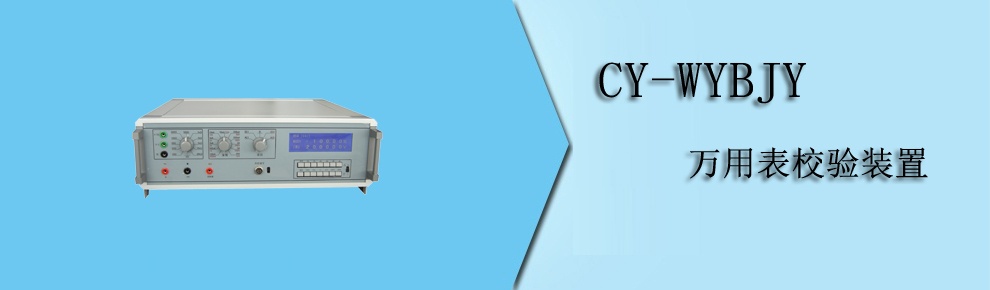

CY-WYBJY 萬用表校驗裝置是一種LCD 數字顯示輸出值的交、直流標準電壓、電流發生器，可用于校驗、檢定、計量數字式、指針式三用表及0.2級以下電壓、電流各類表頭。如選購鉗形表校驗線圈則可以校驗交直流鉗形表（0-1000A）,另設有標準電阻器組，可方便校驗電阻表。
校準儀采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。優選的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度，交流輸出線性更好。窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用面板“按位”調節、“百分比”調節，也可采用外接“外控調節盒”調節。整機采用“閉環控制”電路設計，極大的提高了輸出穩定性。整機并具有過壓、過流自動保護功能。
本校準儀交、直流電壓輸出22檔（0~1000V）；交、直流電流輸出22檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程均通過精密開關轉換。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。廣泛被儀表生產、維修、計量檢定等部門使用。
- 電壓短路、電流開路自動保護。
- 交、直流電流輸出可達24A。
- 輸出超載自動保護，手動復位，工作更加可靠。
- 輸出調節可以“按位”調節，也可按“百分比”調節。
- 輸出調節采用外控編碼調節，也可采用面板數字調節。
- 整機采用“閉環控制”，電路設計，輸出精度、穩定度高。
|
輸出項目 |
輸 出 范 圍 |
額定輸出 |
最大輸出 |
準確度（ 20 oC ± 2 oC ） |
|
交 直 流 電 壓 |
0~200 mV |
20mA |
100mA |
基本誤差： DCV ： ± (0.03% 讀數 + 0.01% 滿量程） DCI ： ± (0.05% 讀數 + 0.02% 滿量程 ) ACV ： ± (0.05 % 讀數 +0.02% 滿量程 ) ACI ： ±（ 0.06 % 讀數 +0.02% 滿量程） 400Hz 附加誤差：± 0.05% 讀數 電壓附加誤差：± 0.02mV ACI<1mA 不考核 |
|
0~1V~2V |
50mA |
100 mA |
||
|
0~5V~10V~20V |
100mA |
200mA |
||
|
0~50V~100V~200V |
50mA |
100mA |
||
|
0~500V~1000V |
20mA |
40mA |
||
|
交 直 流 電 流 |
0~100uA~500uA~2mA ~5mA~20 mA~50 mA ~200 mA~500 mA |
|
DC ： 3V AC ： 12V |
|
|
0~2A~5A |
|
DC ： 3V AC ： 12V |
||
|
0~20A |
|
3V |
± (0.1% 讀數 +0.02% 量程 ) |
|
|
標 準 電 阻 |
示 值 |
功 率 |
精 度 |
|
|
10 ? 、 20? 、 50? 、 100? 、 200? 、 500? 、 1k? 、 2k? 、 5k? 、 10k? 、 20k? 、 50k? 、 100k? 、 200k? 、 500k? 、 1M? 、 2M? 、 5M? 、 10M? 、 2 0 M? |
0.25W |
± (0.1%+20m Ω ) |
||
|
? 工作環境溫度超過 20 ℃± 2 ℃，每變化 10 ℃，附加誤差小于該量程基本誤差 ? 20A 400Hz 誤差為± (0.15% 讀數 +0.05% 量程 ) |
||||
